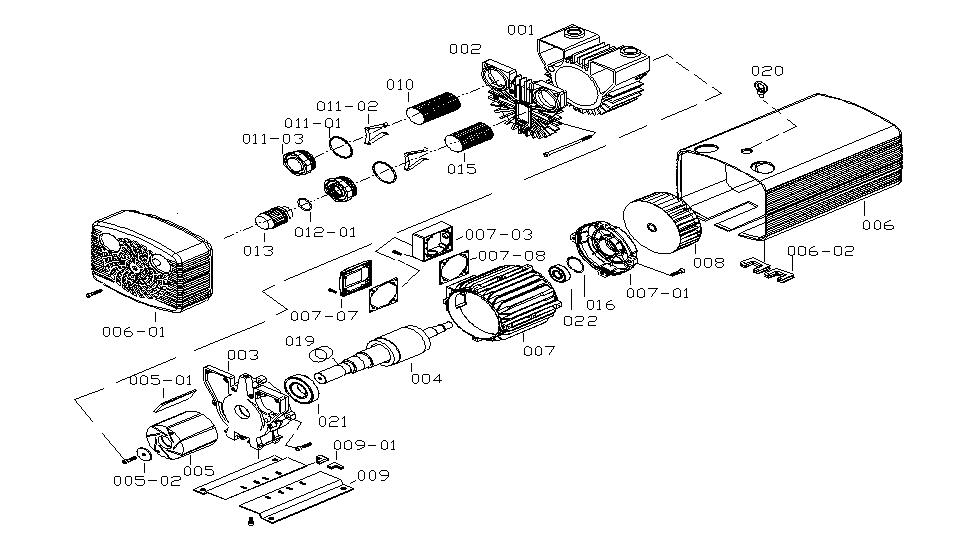

編號

零件名稱

編號

零件名稱

編號

零件名稱

ITEM

PARTS NAME

ITEM

PARTS NAME

ITEM

PARTS NAME

001

本體 Housing

007-03

配線盒 Terminal box

012-01

O型環 O-Ring

002

本體蓋 Housing  cover

007-07

配線盒蓋 Terminal cover

013

壓力調壓閥 Pressure regulating valve

003

馬達前蓋 Front motor cover

007-08

配線盒墊片 Terminal box washer

014

出口消音器 Exhaust silencer

004

馬達轉子 Motor  rotor

008

散熱風扇Fan

015

出口過濾器 Filter cartridge

005

轉子 Rotor

009

腳座 Mounting plate

016

波浪墊片 Ware washer

005-01

葉片 Blade

009-01

橡膠墊 Rubber mats

017

過濾器 Filter cartridge

005-02

墊片 Washer

010

入口過濾器 Filter cartridge

018

過濾器蓋 Filter cover

006

外殼Case

011

旋蓋 Screwed cover

019

定位環 Tolerance ring

006-01

外殼蓋Case cover

011-01

O型環 O-Ring

020

吊環 Lifting eye

006-02

橡膠墊Rubber mats

011-02

彈簧夾 Spring

021

前軸承 Front bearing

007

馬達 Motor

011-03

旋蓋 Screwed cover

022

後軸承 Rear bearing

007-01

馬達後蓋 Motor cover

012

真空調壓閥 Vacuum regulating valve

※訂購時請告知”型號 + 零件編號” (例如:VD-C10 + 002)

※Please notify “model + parts item” when you purchase.

※本公司保有設計變更之權利，恕不另行通知。

※We reserve the right to change the design without notice.
